Príklady zariadení na manipuláciu s materiálom: 25+ typov pre sklady a továrne

Manažér skladu, ktorý plánuje rozšírenie zariadenia, čelí dlhému zoznamu nákupných rozhodnutí. Ručný paletový vozík s hmotnosťou 2 500 kg stojí približne 1 000 USD, zatiaľ čo základný vysokozdvižný vozík môže stáť 25 000 USD alebo viac a výber medzi nimi znamená viac ako len cenu. Správne vybavenie na manipuláciu s materiálom priamo ovplyvňuje čas cyklu, náklady na prácu, využitie podlahovej plochy a bezpečnosť. Tento článok uvádza konkrétne príklady zariadení na manipuláciu s materiálom v hlavných kategóriách a vysvetľuje, ako ich priradiť k vašej prevádzke.

Čo sa počíta ako zariadenie na manipuláciu s materiálom?

Zariadenia na manipuláciu s materiálom zahŕňajú akýkoľvek nástroj, stroj alebo systém používaný na premiestňovanie, skladovanie, ovládanie a ochranu tovaru vo vnútri zariadenia. Najbežnejšia klasifikácia ho rozdeľuje do štyroch skupín: prepravné zariadenia, skladovacie a manipulačné zariadenia, zariadenia na vytváranie jednotkového nákladu a inžinierske systémy. Každá skupina odpovedá na iné prevádzkové potreby a väčšina zariadení potrebuje kombináciu všetkých štyroch. Prepravné zariadenia presúvajú produkty od prijatia cez sklad až po expedíciu. Skladovacie zariadenie uchováva produkty medzi ťahmi. Zariadenie na nakladanie jednotiek udržuje produkty organizované a chránené. Skonštruované systémy automatizujú tok medzi týmito funkciami.

Príklady prepravných zariadení nájdete vo väčšine skladov

Dopravné zariadenia sú ťahúňom každého skladu alebo továrne. Zahŕňa priemyselné vozíky, ako sú paletové vozíky, stohovače, vysokozdvižné vozíky a ťahače, plus dopravníky a žeriavy. Výber závisí od pojazdovej vzdialenosti, hmotnosti nákladu, šírky uličky a požadovanej priepustnosti.

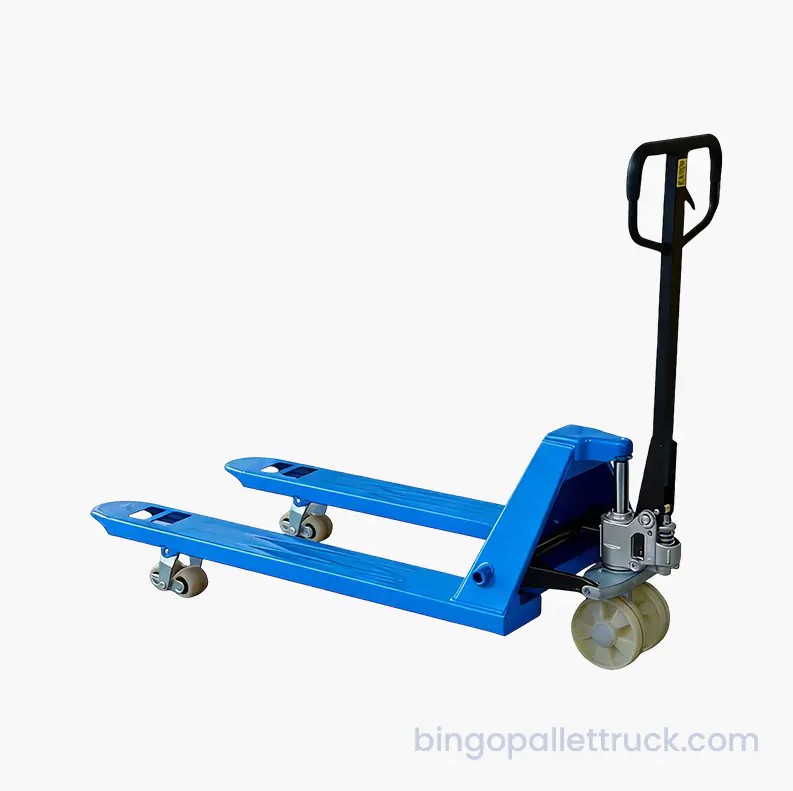

Ručný paletový vozík je pravdepodobne najbežnejším príkladom manipulačnej techniky. Typická jednotka ako napr 2500 kg ručný paletový vozík má nosnosť 2 500 kg, odolné oceľové vidlice a polyuretánové kolieska pre hladký pohyb. Je ideálny na nakladanie a vykladanie prívesov, presúvanie paliet po rovných podlahách a umiestňovanie nákladu na pracovných staniciach. Nevyžaduje batériu ani licenciu na obsluhu a údržba je obmedzená na kontrolu tesnení a opotrebovania kolies. Zariadenie, ktoré vykonáva menej ako 40 presunov paliet za deň, často zistí, že ručný paletový vozík je nákladovo najefektívnejším východiskovým bodom. V prípade náročnejších pracovných cyklov elektrický paletový vozík znižuje únavu obsluhy a zdvojnásobuje rýchlosť jazdy.

2500kg Hand Pallet Truck Heavy Duty Manual Pallet Jack for Heavy Load Material H

Ručný paletový vozík s hmotnosťou 2 500 kg Ťažký ručný paletový zdvihák pre ťažký materiál H Yancheng Bingo Machinery Equipment Co., Ltd je čínsky 2500 kg ručný paletový vozík Heavy Duty Ručný paletový zdvihák na manipuláciu s ťažkým nákladom... Zobraziť produkt →

Elektrické zakladače prevezmú úlohu, keď sa bremená musia zdvihnúť na úroveň regálov. Elektrický vysokozdvižný vozík dokáže zdvihnúť 1 500 kg do výšky okolo 3 metrov. Model s protizávažím eliminuje potrebu podpier a dokáže zvládnuť väčšie zaťaženie v užších priestoroch, hoci to stojí viac. Vysokozdvižné vozíky sú univerzálnou možnosťou pre paletizovaný tovar v interiéri aj exteriéri s nosnosťou od 1 000 kg do 5 000 kg.

Typické vstupné náklady na dopravné vybavenie (USD)

Vodorovný stĺpcový graf porovnáva typické vstupné ceny pre päť typov prepravných zariadení. Ručné paletovacie vozíky majú najnižšiu investičnú úroveň, čo z nich robí predvolenú voľbu pre manuálne operácie. Elektrické paletové vozíky stoja niekoľkonásobne viac, ale prinášajú vyššiu rýchlosť a nižšiu fyzickú námahu. Zakladače a vysokozdvižné vozíky posúvajú investície vyššie, pretože zahŕňajú zdvíhacie stožiare, hydraulické systémy a silnejšie hnacie jednotky. Graf neukazuje celkové náklady na vlastníctvo, pretože elektrické zariadenia v priebehu času spotrebúvajú batérie, nabíjačky a náhradné diely. Toto porovnanie vysvetľuje, prečo mnohé zariadenia začínajú s ručnými paletovými vozíkmi a postupne sa modernizujú s rastúcim objemom.

Dopravníky manipulujú s jednotkovým nákladom a voľnými predmetmi bez vodiča. Pásové dopravníky, valčekové dopravníky a reťazové dopravníky presúvajú kartóny, prepravky a palety medzi zónami. Dopravníkový systém je opodstatnený, keď objem objednávky presahuje zhruba 500 kartónov za hodinu po pevných dráhach. Znižuje prácnosť a zlepšuje konzistenciu toku, ale spotrebuje podlahovú plochu a je menej flexibilný ako mobilné zariadenia.

Príklady skladovacích a manipulačných zariadení

Skladové vybavenie zahŕňa paletové regály, regálové systémy, plastové palety, prepravky, prepravky a zásobníky. Tieto položky určujú, koľko produktu môže zariadenie obsahovať a ako dostupný produkt zostáva.

Plastové palety sú základným príkladom skladovania. A Pevná horná plastová paleta 1200 x 1000 mm , napríklad podporuje statické zaťaženie niekoľkých ton, odoláva vlhkosti a chemikáliám a funguje s paletovými zdvihákmi aj regálmi. Plastové palety sa vyhýbajú úlomkom drevených paliet a ľahko sa čistia pre potravinárske alebo farmaceutické použitie. V určitých prevedeniach sú tiež stohovateľné alebo stohovateľné, čo znižuje prázdny priestor na palete pri návratovej logistike. Mnoho výrobcov ponúka regionálne štaardné veľkosti, takže môžete štandardizovať naprieč exportnými cestami.

Durable 1200x1000mm Solid Top 9 Legs Plastic Pallet for Frequent Shipping Use Ma

Odolná plastová paleta s pevnými hornými 9 nohami 1200 x 1000 mm na časté zasielanie Ma Yancheng Bingo Machinery Equipment Co., Ltd je Čína odolná 1200 x 1000 mm pevná plastová paleta s 9 nohami na častú prepravu. Zobraziť produkt →

Plastové prepravky a tašky organizujú menší tovar. Stohovateľné plastové prepravky šetria miesto na podlahe, keď sú naplnené, zatiaľ čo skladacie a skladacie prepravky šetria priestor, keď sú prázdne. 53 l skladacia plastová prepravka pojme asi 35 kg dielov alebo výrobkov. Deliace tašky so 4 až 30 priehradkami udržujú rôzne SKU oddelené v jednej nádobe. Sú široko používané vo výrobných zásobovacích linkách, chladiarenských reťazcoch a maloobchodnej distribúcii.

Paletové regály ukladajú paletované náklady vertikálne. Selektívne paletové regály sú najjednoduchším a najbežnejším typom. Regály s dvojitou hĺbkou zvyšujú hustotu umiestnením nákladu o dve polohy hlboko. Príjazdové regály skladujú produkt v hlbších jazdných pruhoch a paletové regály fungujú na princípe prvý dnu, prvý von. Konzolové regály zvládajú dlhé bremená, ako sú rúry a rezivo. A vysokovýkonné selektívne paletové regály systém využíva vzpriamené rámy a nastaviteľné nosníky na prispôsobenie sa rôznym veľkostiam paliet a poskytuje priamy prístup ku každej palete.

Heavy Duty Selective Pallet Racking Designed with Adjustable Beams for Flexible

Vysokovýkonný selektívny paletový regál navrhnutý s nastaviteľnými nosníkmi pre flexibilitu Yancheng Bingo Machinery Equipment Co., Ltd je čínsky vysokovýkonný selektívny paletový regál navrhnutý s nastaviteľnými nosníkmi pre flexibilné skladovanie... Zobraziť produkt →

Relatívna hustota skladovania podľa typu stojana

Stĺpcový graf porovnáva relatívnu hustotu skladovania piatich stratégií regálov. Selektívne regály, ktoré umožňujú priamy prístup ku každej palete, skladujú najmenej paliet na meter štvorcový, pretože potrebujú uličku pred každým radom. Regály s dvojitou hĺbkou umiestňujú palety do hĺbky dvoch polôh a znižujú počet uličiek, čím zlepšujú hustotu približne o 40 percent. Príjazdové regály využívajú zdieľaný vnútorný pruh a ďalej zvyšujú hustotu, ale sú kompatibilné iba s rotáciou zásob typu posledný dovnútra, prvý von. Paletové prietokové regály ponúkajú vysokú hustotu a rotáciu prvý dnu, prvý von, pretože palety sa pohybujú na valcoch zozadu dopredu. Automatizované skladovacie a vyberacie systémy maximalizujú hustotu tým, že úplne odstránia bežné uličky vysokozdvižného vozíka. Pohyb zľava doprava v tomto grafe znamená akceptovanie vyššej počiatočnej investície a zložitejšej logiky ovládania.

Zariadenie na formovanie a balenie jednotky

Zariadenie na nakladanie jednotiek udržuje položky stabilné a ľahšie sa s nimi manipuluje ako s jednou jednotkou. Do tejto kategórie patria strečové fólie, páskovacie materiály, paletové boxy a stabilizátory nákladu.

Stretch fólia je najbežnejším spôsobom zabezpečenia nákladu na palete. Liata LLDPE fólia, nanášaná ručne alebo strojovo, sa natiahne okolo nákladu, aby ho pevne držala. Typická paleta vyžaduje 90 až 150 gramov fólie v závislosti od hmotnosti nákladu a šírky fólie. PET páskovanie poskytuje silnú napnutú pásku pre veľké zaťaženie, zatiaľ čo páskovanie PP je ľahšie a ekonomickejšie pre kartóny. Paletové boxy a veľkoobjemové kontajnery kombinujú paletovú základňu so skladacími stenami na prepravu veľkých objemov produktov alebo dielov. Plastové nádrže na vodu zvládajú skladovanie a prepravu tekutín v priemyselnom prostredí.

Príklady inžinierskych systémov a automatizácie

Navrhnuté systémy integrujú hardvér, ovládacie prvky a softvér na automatický pohyb a skladovanie tovaru. Automatizovaný systém skladovania a vyberania alebo AS/RS používa stohovacie žeriavy v úzkych uličkách na skladovanie paliet vo výške niekoľkých úrovní. Systémy kyvadlových vozíkov tlačia palety do hlbokých pruhov, vďaka čomu sú efektívne pre poloautomatické sklady s vysokou hustotou. Automaticky riadené vozidlá a autonómne mobilné roboty prepravujú palety alebo prepravky po definovaných dráhach alebo pomocou palubných senzorov.

Tieto systémy ukazujú, prečo sa výber zariadenia mení s mierkou. Zariadenie, ktoré zvládne menej ako 200 pohybov paliet za deň, sa môže spoľahnúť na ručné vozíky. Medzi 200 a 800 pohybmi je flotila elektrických paletových vozíkov a zakladačov zvyčajne hospodárnejšia. Nad 400 až 500 pohybov náklady na automatizáciu na jeden pohyb klesnú pod náklady manuálnej práce a doba návratnosti sa stáva prijateľnou.

Cena za presun palety vs. denný objem

Čiarový graf porovnáva náklady na presun palety pre manuálnu prevádzku a automatizovaný systém pri rôznych denných objemoch. Manuálna linka zostáva takmer plochá, pretože pracovné hodiny sa zvyšujú približne v súlade s objemom. Automatizovaná linka začína vyššie, pretože systém nesie fixné náklady na vybavenie, softvér a údržbu. Tieto dve línie sa pretínajú pri približne 400 pohyboch paliet za deň. Pod týmto bodom je ručné vybavenie hospodárnejšie. Navyše, automatizované zariadenia sú lacnejšie na jeden pohyb. Tento prechod pomáha manažérom rozhodnúť sa, kedy investovať do automatizácie namiesto jednoduchého pridávania ďalších zamestnancov.

Ako si vybrať správne vybavenie na manipuláciu s materiálom

Výber zariadenia vyžaduje prispôsobenie zariadenia produktu, budove a procesu. Začnite s charakteristikami zaťaženia, ako je hmotnosť, rozmery, krehkosť a či je produkt paletovaný alebo voľný. Potom zvážte usporiadanie zariadenia: šírku uličky, stav podlahy, výšku dverí a konfiguráciu regálov. Prevádzkový objem určuje, či je opodstatnené manuálne, poháňané alebo automatizované zariadenie. Napokon, bezpečnostné požiadavky sú dôležité, pretože vysokozdvižný vozík prevádzkovaný v oblasti ťažkej chodcov potrebuje dodatočné bezpečnostné opatrenia. Ak chcete získať konkrétne pokyny pre odvetvie, výroba riešení dodávateľského reťazca and e-commerce riešenia skladovej logistiky ponúkajú praktické východiská.

Rýchla referencia výberu pre bežné skladové scenáre. Cenové rozpätia sú približné v USD.
Scenár	Odporúčaná výbava	Typická kapacita	Rozsah nákladov
Paleta s rovnou podlahou sa pohybuje pod 40 za deň	Ručný paletový vozík	2 000 až 2 500 kg	800 až 1 500 USD
Časté presuny palety na veľké vzdialenosti	Elektrický paletový vozík	2 000 až 3 000 kg	3 500 až 8 000 USD
Zdvíhanie na prvú úroveň regálov	Poloelektrický zakladač	1 500 až 2 000 kg	3 000 až 6 000 USD
Zdvíhanie do 3 až 5 m regálových úrovní	Elektrický zakladač	1 000 až 2 000 kg	8 000 až 18 000 USD
Zmiešané vnútorné a vonkajšie ťažké bremená	Vysokozdvižný vozík	1 000 až 5 000 kg	18 000 až 50 000 USD
Skladovanie v chlade s vysokou hustotou	Príjazdové alebo kyvadlové regály	Podľa pozície na palete	Na základe projektu
Vysokovýkonné distribučné centrum	AS/RS systém	Viac ako 1000 paletových pozícií	Na základe projektu

Porovnanie spôsobilosti vybavenia

Radarová tabuľka porovnáva tri reprezentatívne triedy zariadení na manipuláciu s materiálom v rámci piatich výberových kritérií. Ručný paletový vozík dosahuje najvyššie skóre v cenovej dostupnosti a flexibilite, pretože je lacný a ide takmer všade, ale zaostáva za priepustnosťou a priestorovou efektivitou. Elektrický zakladač má strednú pozíciu so slušnou flexibilitou, miernou priepustnosťou, lepšou bezpečnosťou a primeraným využitím priestoru. Automatizovaný systém ukladania a získavania dominuje v priepustnosti a efektívnosti priestoru, ale jeho vysoké počiatočné náklady a pevná inštalácia obmedzujú jeho cenovú dostupnosť a flexibilitu. Radarová tabuľka ukazuje, že žiadny jednotlivý typ zariadenia nezvíťazí v každom kritériu. Väčšina prevádzok potrebuje kombináciu, napríklad použitie AS/RS na husté skladovanie a zároveň ponechanie manuálnych vozíkov na príjem a odoslanie. Praktickým prístupom je identifikovať svoje dve alebo tri najkritickejšie kritériá a vybrať zariadenie, ktoré v nich dosahuje dobré výsledky.

Záverečné myšlienky o príkladoch zariadení na manipuláciu s materiálom

Žiadny príklad zariadenia na manipuláciu s materiálom sa nehodí do každého skladu. Vyššie uvedené príklady ukazujú, že každý kus zariadenia rieši špecifickú časť materiálového toku: presúvanie, skladovanie, tvarovanie bremien a automatizáciu. Začnite s jasným obrazom veľkosti zaťaženia, dennej priepustnosti, stavebných obmedzení a rozpočtu. Potom vyberte vybavenie, ktoré zodpovedá najrušnejšiemu miestu, a naplánujte si ďalšiu fázu rastu. Ak plánujete nový sklad alebo rozširujete existujúci sklad, preskúmanie možností s týmito príkladmi vybavenia vám pomôže vyhnúť sa nadmernému nákupu a nedostatočnej špecifikácii. Rozhodnutia, ktoré dnes urobíte, by mali zostať užitočné, aj keď sa vaša operácia zväčší.
