Zariadenia na manipuláciu s ťažkým materiálom: Menovité zaťaženie, regály a sprievodca výberom

Jedna paleta opracovaných odliatkov môže vážiť 1 200 kg a nikto ju nechce premiestňovať dvakrát ručne. Akonáhle jednotkové náklady prekročia približne 1,5 tony, otázka nákupu sa presunie z toho, ktorý vozík je najlacnejší, na akú kombináciu nákladného vozidla, paliet, regálov a balenia udrží tento náklad stabilný, pohyblivý a kontrolovateľný na desaťročie. Táto kombinácia je to, čo v skutočnosti znamená zariadenie na manipuláciu s materiálom.

Záver je na prvom mieste, pretože mení spôsob písania špecifikácie. Vysoký výkon je vlastnosťou celého systému, nie samotného stroja. Elektrický stohovač s hmotnosťou 2 000 kg spojený so slabou paletou alebo príliš dlhým regálovým nosníkom zlyhá skôr ako ľahší nákladný automobil pracujúci v dobre prispôsobenom poli. Hmotnosť nákladu, stred nákladu, stav podlahy a frekvencia cyklov rozhodujú o výsledku a každý z nich potrebuje kontrolu pred podpísaním objednávky.

Čo znamená Heavy Duty v praxi

Dodávatelia uvádzajú kapacitu v kilogramoch, ale jediné hodnotenie skrýva tri premenné: ako ďaleko náklad sedí od koreňa vidlice, ako rovnomerne je rozmiestnený na palube a koľkokrát za zmenu sa pohybuje. S nákladom 1 500 kg na kompaktnej palete s rozmermi 1 200 x 1 000 mm sa manipuluje ľahšie ako s rovnakou hmotnosťou v dlhej oceľovej prepravke, pretože ťažisko nákladu sa posúva dopredu a ohybový moment na stožiari a podvozku rastie s ním. Pracovné pásmo udržuje konverzáciu organizovanú pred návštevou predajcu.

Dve čísla si zaslúžia viac pozornosti ako titulkové hodnotenie. Prvým je ťažisko vytlačené na štítku s údajmi, pretože využiteľná kapacita klesá, keď sa ťažisko pohybuje smerom von. Druhým je bodové zaťaženie, ktoré musí podlaha uniesť, keďže 3 000 kg nákladné auto s ťažkou batériou dokáže pretlačiť niekoľko ton cez jedno koleso, keď stojí.

Štyri rodiny, ktoré nesú ťažké bremená

Štyri rodiny zariadení pokrývajú takmer všetky náročné požiadavky a projekt sa stáva drahým, keď sa s jedným z nich zaobchádza ako s dodatočným nápadom.

Zdvíhanie a presúvanie

Ručné paletovacie vozíky s hmotnosťou 2 000 kg, 2 500 kg a 3 000 kg pokrývajú väčšinu paletizovaných nákladov vo výrobe a distribúcii. Okrem toho prevezmú poháňané jednotky: elektrické paletové vozíky a stojanové vozíky s hmotnosťou od 2 000 kg do 3 000 kg, zatiaľ čo elektrické zakladače pokrývajú modely s vysielačkou s hmotnosťou 500 kg až po 3 000 kg stojace stroje. Praktické rozdelenie nespočíva len v hmotnosti, ale v dojazdovej vzdialenosti a výške zdvihu. Presun 2 000 kg tridsať metrov cez dok je úlohou paletového vozíka, zatiaľ čo zdvihnutie tej istej palety na úroveň nosníka 4 500 mm je úlohou stohovača alebo retraku.

Nákladné plošiny

Paleta pod nákladom často obmedzuje systém skôr ako vozík. Jednodielna lisovaná paleta rozloží bodové zaťaženie na svoje bežce a palubu, takže prepravka s hmotnosťou 1 200 kg, ktorá rozdrví tenkú drevenú podlahu, bezpečne cestuje po správne špecifikovanej plastovej plošine. Obojstranné modely pridávajú druhú plošinu, takže s paletou možno manipulovať z ktorejkoľvek strany, čo je dôležité, keď sa rovnaký náklad naskladá na jeden deň a na druhý deň ho vyvezie iné zariadenie. Rozmery sú na rade, pretože paleta s rozmermi 1 200 x 1 000 mm sa hodí pre najširšiu škálu štandardných veľkostí regálov a vidlíc, zatiaľ čo regionálne formáty ako 1 200 x 800 mm a 1 100 x 1 100 mm potrebujú zodpovedajúce vybavenie.

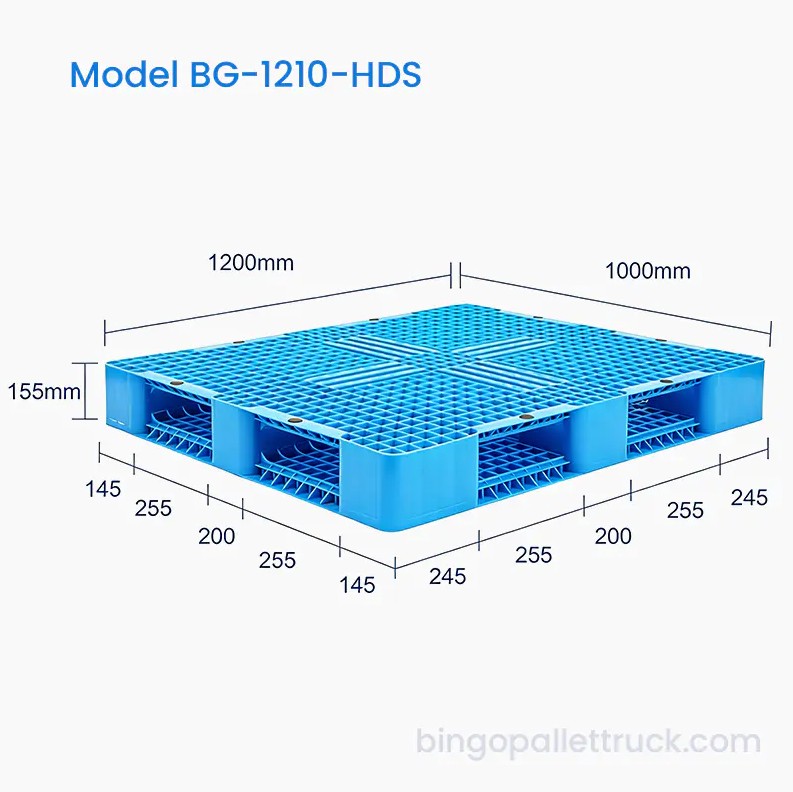

Obojstranná plastová paleta 1200 x 1000 mm pre ťažkú logistiku Obojstranná vysokovýkonná plastová paleta BG-1210-HDS je prispôsobená pre vysokoregálové regálové systémy a automatizované sklady. Rozmery 1200×1000×155mm, podporuje 2000kg dynamické... Zobraziť produkt →

Skladovacie štruktúry a zjednocovanie

Regály nesie statickú polovicu ťažkej manipulácie. Selektívne paletové regály zostávajú predvolené, pretože každá paleta je priamo prístupná, ale hustota sa rýchlo zlepšuje, keď systémy vjazdu, tlačenia späť, toku paliet alebo kyvadlové systémy nahradia jednoduché pruhy. Odhliadnuc od konštrukcie, nosnosť nosníka, limity vychýlenia a nosnosť rámu na úroveň sa musia kontrolovať podľa najťažšej palety vo vozovom parku a nie podľa priemernej palety. Balenie uzatvára slučku: strečová fólia a PET alebo PP páska udržujú naskladaný náklad štvorcový, čo umožňuje zdvihnúť, otočiť a položiť jednotku s hmotnosťou 1 400 kg bez zhadzovania vrstiev.

Hodnoty zaťaženia v rámci bežných tried zariadení

Tieto pásma sú skôr katalógové rozsahy ako maximum, na ktoré sa dá stroj dotlačiť s priaznivým stredom zaťaženia. Ručné paletové vozíky, elektrické vychádzkové paletové vozíky a elektrické paletové vozíky so stojanom dosahujú maximálnu hmotnosť 3 000 kg, čo je praktický strop pre túto triedu zariadení. Poloelektrické zakladače sedia nižšie, s hmotnosťou od 1 500 kg do 2 000 kg, pretože operátor stále dodáva cestovnú silu. Elektrické zakladače pokrývajú najširšie pásmo, od 500 kg jednotiek pre ľahké kartóny až po modely s hmotnosťou 2 000 kg, zatiaľ čo elektrické stojanové zakladače začínajú na 1 000 kg a dosahujú 3 000 kg. Dva stroje, ktoré na cenovej ponuke vyzerajú takmer identicky, sa preto môžu v kapacite šesťnásobne líšiť, a preto na štítku záleží viac ako na názve modelu.

Ako Racking Choice mení hustotu úložiska

Vysokovýkonný selektívny paletový regál navrhnutý s nastaviteľnými nosníkmi pre flexibilné skladovanie Ar Tento vysokovýkonný selektívny paletový regálový systém je navrhnutý pre optimálnu efektivitu skladovania. Je vyrobený z ocele valcovanej za studena a má nastaviteľný nosník... Zobraziť produkt →

Hustota skladovania je číslo, ktoré sa pri náročných projektoch najčastejšie podhodnocuje a výber regálov môže znásobiť paletové pozície dostupné na rovnakom poschodí. Uvedené čísla sú orientačné plánovacie hodnoty pre 1 000 štvorcových metrov využiteľnej plochy regálov, nie sú zárukou predajcu. Selektívne regály sú umiestnené na spodnom konci, pretože každá ulička zostáva otvorená pre priamy prístup ku každej palete. Systémy s dvojitou hĺbkou, posuvné a paletové prietokové systémy obnovujú časť tohto priestoru uličky a vjazdové a kyvadlové systémy posúvajú hustotu ešte vyššie. Automatizované skladovanie a vyskladňovanie dosahuje najvyššiu hodnotu, pretože ulička sa zmenšuje na rozmery stroja, ale obchod je prístup: čím je systém hustejší, tým menej paliet je možné samostatne vyberať.

Prečo sa udržiavacia disciplína vypláca

Prestoje sú tam, kde ťažké zariadenia zarábajú alebo strácajú svoju reputáciu. Tabuľka porovnáva kumulatívne neplánované odstávky pre jednu jednotku v rámci plánovanej údržby s prístupom behu po poruchu počas piatich rokov. Obe linky začínajú na úrovni, pretože nové stroje len zriedka zlyhajú, ale do tretieho roku je rozdiel zhruba dvadsať hodín a do piateho roka dosahuje približne šesťdesiat. Tieto hodiny zahŕňajú čakanie na súčiastky, presmerovanie nákladu do prevádzkyschopného nákladného vozidla a preplánovanie zmeny, ktorá závisela od stroja, takže skutočné náklady výrazne prevyšujú faktúru za opravu. Program pokrývajúci hydraulické tesnenia, opotrebenie kolies a valčekov, disciplínu nabíjania batérie a kontrolu stojana chráni medzeru pred zložením, čo je rovnaký vzor ako je popísaný v našej poznámke o modernizácia skladových a logistických zariadení pre lepší prevádzkový výkon .

Porovnanie troch konfigurácií pre vysoké zaťaženie

Žiadna konfigurácia nezvíťazí v každom kritériu, takže porovnanie sa kreslí ako profil a nie ako skóre. Flotila elektrických paletových vozíkov pracujúcich so selektívnym regálom sa vyznačuje flexibilitou a jednoduchou údržbou, pretože každá ulička zostáva otvorená a jeden stroj môže obslúžiť celú budovu. Regály s vysokou hustotou zlepšujú priestorovú efektivitu a priepustnosť, ale znižujú flexibilitu, pretože je možné dosiahnuť menej paliet bez toho, aby sa predtým museli presúvať ostatné. Automatizovaný kyvadlový systém vedie z hľadiska hustoty a priepustnosti, pričom dosahuje najnižšie počiatočné náklady a flexibilitu. Nosnosť sa medzi týmito tromi možnosťami líši oveľa menej, ako väčšina kupujúcich očakáva, pretože regály a dizajn paliet zvyčajne stanovujú strop skôr ako vozík.

Podrobnosti špecifikácie, ktoré rozhodujú o tom, či projekt funguje

Špecifikácie majú tendenciu zlyhávať skôr v detailoch ako v hlavnej kapacite. Nasledujúce kontroly zachytávajú väčšinu problémov, ktoré sa objavia počas uvádzania do prevádzky a nie počas fázy cenovej ponuky.

• Ťažisko bremena: zakladač s menovitou hmotnosťou 3 000 kg pri 600 mm môže byť značne nižší pri 900 mm, preto v dopyte uveďte skutočné ťažisko bremena.
• Stav podlahy: overte nosnosť dosky voči bodovému zaťaženiu plne zaťaženého kolesa a počítajte so škárami, dilatačnými medzerami a odvodňovacími svahmi.
• Šírka uličky: Šírka pracovnej uličky je šírka nákladného vozidla plus previs nákladu plus okraj riadenia, nie šírka samotného vozíka.
• Priehyb nosníka: skontrolujte povolené vychýlenie pre skutočné rozpätie a najťažšiu paletu, nie pre priemernú paletu.
• Dĺžka vidlíc v porovnaní s hĺbkou palety: vidlice by mali podoprieť väčšinu hĺbky palety, inak sa plošina pod zaťažením ohne a bežce sa unavia.
• Batéria a nabíjanie: potvrďte dĺžku zmeny, dostupné nabíjacie okná a či možnosť nabíjania zodpovedá prevádzkovému vzoru.

Elektrický stojanový stohovač EPS s hmotnosťou 3 000 kg pre logistiku Vzdialenosť stredu nákladu Zobraziť produkt →

Ak sa viaceré z týchto kontrol ťahajú rôznymi smermi, fázový plán zvyčajne porazí jeden veľký nákup. Najprv nákup manipulačného zariadenia, overenie pracovného cyklu na skutočných nákladoch a potom pridanie regálov s vysokou hustotou alebo automatizácie udržiava kapitál v súlade s nameranou priepustnosťou; náš výroba riešení dodávateľského reťazca dodržujte presne toto poradie pre továrenské a montážne miesta.

Zariadenia na manipuláciu s ťažkým materiálom sú skôr nákladnou dráhou než kategóriou produktov. Náklad začína na palete, pohybuje sa na nákladnom vozidle, spočíva na nosníku a necháva sa držaný pohromade fóliou alebo páskou; každý článok nesie rovnakú hmotnosť a najslabší článok určuje skutočnú kapacitu systému. Priraďte štyri rodiny k nameranému pracovnému cyklu, udržujte poctivé zaťaženie ťažiska a podlahy a zariadenie vydrží dlhšie ako usporiadanie skladu, ktoré viedlo k nákupu.
