Zariadenia na ručnú manipuláciu s materiálom: Praktický sprievodca nákupom pre sklady

900 kg paleta s tovarom vo fľašiach stojí osem metrov od dverí nakladacej rampy. Jeden operátor, jeden ručný paletový vozík, štyridsať pohybov počas jednej zmeny. Tento scenár rozhoduje takmer o všetkom o tom, ktoré zariadenie na ručnú manipuláciu s materiálom patrí na podlahu: hmotnosť maximálneho nákladu určuje minimálnu menovitú kapacitu, osem metrov určuje, koľko z posunu sa stratí v tlačení a ťahaní, a štyridsať opakovaní rozhoduje o tom, ako rýchlo sa únava zmení na zranenie ramena alebo krížov.

Na prvom mieste je záver, pretože nie je zložitý. Rozhodnutie určujú tri čísla: maximálna hmotnosť nákladu, vzdialenosť jednosmerného pohybu a požadovaná výška zdvihu. Všetko ostatné, od materiálu kolies a geometrie rukoväte až po stav podlahy a typ palety, tieto tri čísla buď podporuje, alebo v tichosti pôsobí proti nim.

Čo sa počíta ako zariadenie na ručnú manipuláciu s materiálom

Zariadenia na ručnú manipuláciu s materiálom sú akékoľvek zariadenia, ktoré zdvíhajú, presúvajú alebo umiestňujú jednotkový náklad s využitím ľudského úsilia pri cestovaní, bez poháňaného pojazdového motora. Samotnému zdvíhaniu často pomáha hydraulika alebo mechanická výhoda, ale pohyb dodáva operátor a drží bremeno pod kontrolou.

• Ručné paletové vozíky dimenzované na 2000 kg až 2500 kg, s hydraulickým čerpadlom, ktoré zdvihne paletu 85 mm až 200 mm nad podlahu.
• Ručné zakladače s hmotnosťou okolo 1000 kg, schopný umiestniť paletu na nosník regálu alebo medziposchodie pomocou stožiara a ručnej pumpy alebo nožného pedálu.
• Vrecové vozíky a ručné vozíky dimenzovaná na 150 kg až 300 kg, užitočná pre krabice, vrecia a sudy na trasách, kam sa paletový vozík nedostane.
• Plošinové a klietkové vozíky dimenzované na 250 kg až 500 kg, najlepšie pre zmiešané kartóny a prepravky, ktoré sa nikdy nedotýkajú palety.
• Bubnové manipulátory, korčule a valčeky s menovitým zaťažením 300 kg až 500 kg, používa sa na jednotlivé bubny, káblové navijaky a jednorazové pohyby strojov.

Slovo manuál popisuje, ako sa zariadenie pohybuje, nie ako sa zdvíha náklad. Toto rozlíšenie je dôležité v mieste nákupu. Ručný paletový vozík s hmotnosťou 2 500 kg, ktorý sa ľahko posúva, keď je prázdny, môže byť ťažké zastaviť, keď je plne naložený na vyrovnávacom mostíku s miernym sklonom.

Štyri čísla, ktoré rozhodujú o voľbe

1. Maximálna hmotnosť zaťaženia, nie priemerná hmotnosť zaťaženia

Menovitá kapacita je maximálna pre rovnú, nepoškodenú podlahu so stredovým zaťažením. Skutočné bremená sú zriedkavo vycentrované, často sú naukladané vysoko a niekedy sedia na palete s prasknutou doskou. Nákup pri 100-percentnom špičkovom zaťažení neponecháva žiadnu rezervu, takže väčšina skladových tímov špecifikuje 20 až 30-percentnú rezervu nad najťažším rutinným presunom.

2. Jednosmerná cestovná vzdialenosť

Do 15 metrov je ručný paletový vozík zvyčajne najrýchlejšou a najlacnejšou možnosťou, pretože nie je potrebné nabíjať batériu ani postaviť nabíjaciu stanicu. Od 15 do 30 metrov sa cena práce na pohyb začína zvyšovať. Nad 30 metrov a nad približne 60 pohybov za zmenu sa aritmetika vo všeobecnosti posúva smerom k poháňanému zariadeniu, a preto vzdialenosť patrí v špecifikácii pred číslo modelu.

3. Výška zdvihu a počet opakovaní

Ak paleta potrebuje vyčistiť podlahu len o 100 mm, stačí paletový vozík. Ak má dosadnúť na druhý nosník regálu vo výške 1800 mm, náklad sa musí zdvihnúť, držať a umiestniť, čím sa požiadavka posúva do triedy zakladačov. Počítajte opakovania rovnako starostlivo ako hmotnosť: 200 zdvihov s hmotnosťou 5 kg za zmenu a 20 zdvihov s hmotnosťou 50 kg za zmenu predstavuje pre tú istú osobu veľmi odlišné rizikové profily.

4. Stav podlahy, svahov a trasy

Valivý odpor stúpa s hrubým betónom, dilatačnými škárami, dokovacími doskami, rampami a úlomkami. Nákladné auto, ktoré potrebuje silu 20 N, aby sa udržalo v pohybe na leštenom betóne, môže potrebovať troj- až štvornásobok sily na opotrebovanej rampe na dvore. Prejdite celú trasu s naloženým kamiónom pred podpísaním objednávky, pri najväčšom náklade a v najrušnejšom čase dňa.

Pri nákladoch do 2500 kg na rovný betón zostáva ťažným koňom kategórie štandardný ručný paletový vozík, ktorý je zvyčajne prvou položkou v zozname.

Ručný vysokozdvižný vozík s hmotnosťou 2 500 kg na vysokovýkonnú manipuláciu s materiálom Nachádzate sa tu: Produkty / Ručný paletový vozík / Ručný paletový vozík 2500 kg Ručný vysokovýkonný paletový zdvihák na manipuláciu s ťažkým nákladom Zobraziť produkt →

Menovitá kapacita naprieč bežnými manuálnymi zariadeniami

Vyššie uvedený graf porovnáva publikovanú menovitú kapacitu zariadení na ručnú manipuláciu, ktoré sa najčastejšie nachádzajú na tom istom poschodí skladu. Ručné paletové vozíky sú na vrchole sortimentu s hmotnosťou 2 500 kg, pretože náklad je nesený na palete podoprenej širokou vidlicou a dvoma alebo štyrmi nakladacími valcami. Ručné zakladače klesnú na približne 1 000 kg a toto zníženie nie je náhodné: čím vyššie sa musí náklad zdvihnúť, tým viac musí stožiar a základňa odolávať prevráteniu. Plošinové vozíky, bubnové vozíky a vozíky na vrecia sa zoskupujú medzi 250 kg a 500 kg, pričom užitočné zaťaženie je obmedzené veľkosťou plošiny, priemerom kolies a vlastným tlačným úsilím operátora. Izolovaná kapacita čítania môže byť zavádzajúca, pretože nákladné vozidlo s hmotnosťou 2 500 kg stále vyžaduje jednu osobu, aby naštartovala, nasmerovala a zastavila celú pohybujúcu sa hmotu. Vždy si overte číslo na štítku konkrétneho modelu, pretože rovnaká menovitá veľkosť sa často vyrába v ľahkých, stredne ťažkých a ťažkých verziách.

Tlačná sila stúpa rýchlejšie ako užitočné zaťaženie

Dve krivky ukazujú, ako sila potrebná na udržanie pohybu paletového vozíka rastie s užitočným zaťažením pri dvoch rôznych podmienkach kolies a ložísk. Obe línie sú vypočítané z jednoduchého modelu valivého odporu s hmotnosťou kamiónu 80 kg, takže absolútne čísla sa budú pohybovať s kvalitou podlahy a typom pneumatík, ale tvar kriviek sa nemení. Spodná krivka predstavuje kolesá s veľkým priemerom bežiace na presných ložiskách, kde koeficient odporu zostáva blízko 0,012. Horná krivka predstavuje malé tvrdé kolieska na hrubšom povrchu, kde koeficient môže dosiahnuť 0,03, teda viac ako dvojnásobok. Pri užitočnom zaťažení 250 kg je rozdiel medzi nimi okolo 30 N, čo by si väčšina operátorov nevšimla. Pri hmotnosti 1 500 kg sa medzera zväčšuje na viac ako 150 N, a to je bod, kedy sa nákladné vozidlo prestane cítiť ťažké a začne sa ťažko ovládať. Mnoho ergonomických programov nastavuje vnútorný strop takmer 200 N pre trvalé tlačenie, takže nákladné vozidlo, ktoré je pohodlné, keď je naložené do polovice, môže prekročiť limit, keď je plné, a preto si špecifikácia kolies zaslúži rovnakú pozornosť ako menovitá kapacita.

Cena za presun sa mení so vzdialenosťou

Tento zoskupený stĺpcový graf porovnáva index relatívnych nákladov na pohyb palety pre ručnú, poloelektrickú a plne elektrickú manipuláciu v troch pásmach vzdialenosti. Údaje pochádzajú skôr z ilustratívneho plánovacieho modelu než z nákladovej štúdie, ale tvar stĺpcov odráža, ako sa tieto tri možnosti skutočne správajú na podlahe skladu. Manuálna manipulácia začína najlacnejšie na krátke vzdialenosti, pretože neexistuje žiadna nákupná cena, žiadna výmena batérie a žiadna inštalácia nabíjacej infraštruktúry. Jeho nákladový index potom prudko stúpa, pretože každý ďalší meter je zaplatený časom operátora a nahromadenou únavou. Poloelektrické a elektrické možnosti začínajú vyššie, pretože kapitálové náklady a údržba sa načítajú na prednú časť, ale ich náklady na presun zostávajú s rastúcou vzdialenosťou pomerne rovné. Crossover bežne pristáva niekde medzi 15 a 30 metrami a prichádza skôr, keď je vysoká pracovná sila, keď smena beží 24 hodín denne alebo keď trasa zahŕňa rampu.

Porovnanie manuálnych možností vedľa seba

Radarová tabuľka hodnotí tri bežné manuálne zariadenia podľa piatich kritérií, ktoré zvyčajne rozhodujú o kúpe. Nosnosť uprednostňuje ručný paletový vozík, ktorý na širokej vidlici prepravuje paletizované náklady do 2500 kg. Prístup v tesných uličkách uprednostňuje plošinový vozík, ktorý sa otáča v menšom polomere a prekĺzne medzi stojanmi regálov ľahšie ako paletový vozík s dlhou vidlicou. Nízke počiatočné náklady sú blízko medzi vozíkom a paletovým vozíkom, zatiaľ čo ručný zakladač sedí mierne vzadu, pretože stožiar, základné nohy a hydraulický systém zvyšujú materiál a náklady. Nízka námaha operátora je miesto, kde vozík jednoznačne vyhráva, pretože mierne zaťaženie kartónom na štyroch otočných kolieskach si od osoby, ktorá ho tlačí, vyžaduje veľmi málo. Nízka údržba je u všetkých troch v podstate podobná, pretože žiadny z nich nemá pri údržbe batériu, hnací motor alebo riadiacu dosku. Spoločné čítanie troch tvarov vysvetľuje, prečo sú zmiešané flotily normálne: žiadne jedno zariadenie nevyhráva na každej osi a správnou odpoveďou je zvyčajne kombinácia zodpovedajúca úlohe.

Tam, kde je potrebné náklad zdvihnúť a nie jednoducho premiestniť, ručný zakladač vyplní medzeru medzi paletovým vozíkom a poháňanou jednotkou a modely s nastaviteľnými vidlicami pokrývajú viac ako jednu veľkosť palety bez ďalšieho príslušenstva.

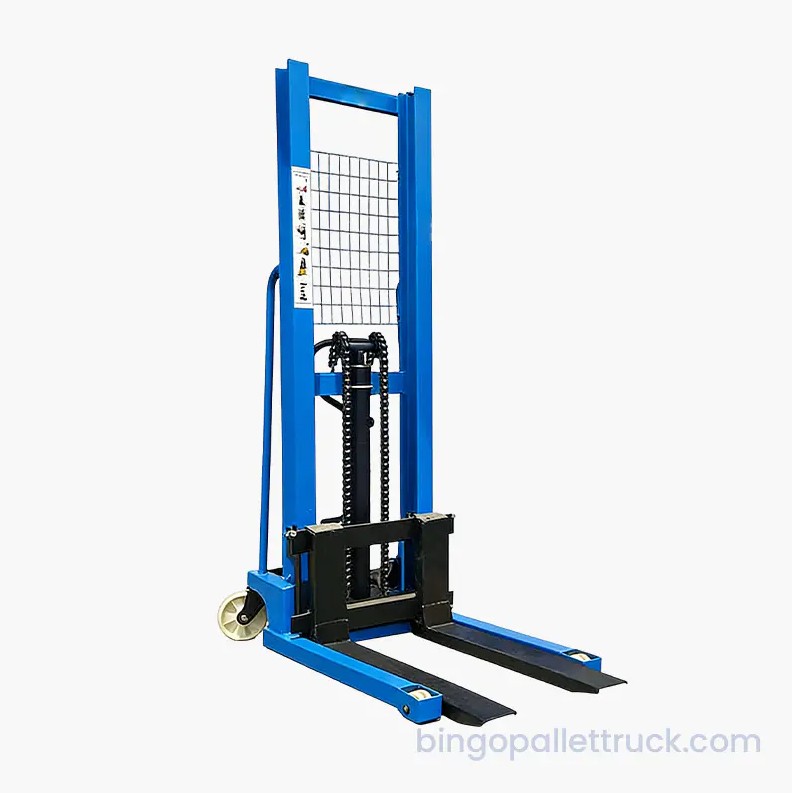

1000 kg ručný stohovač s nastaviteľnými vidlicami pre rôzne veľkosti paliet Nachádzate sa tu: Produkty / Ručný zakladač / Ručný zakladač 1000 kg s nastaviteľnými vidlicami pre rôzne veľkosti paliet Zobraziť produkt →

Nezabudnite na nakladaciu jednotku pod ňou

Pozornosť priťahuje vybavenie, ale paleta alebo kontajner pod nimi rozhoduje o tom, aký stabilný a ťažký je pohyb. Plastová paleta so štandardnými rozmermi 1200 x 1000 mm váži zlomok porovnateľnej drevenej palety, čo znižuje celkovú hmotnosť, ktorú musí operátor naštartovať, riadiť a zastaviť pri každej jazde. Skladovateľné a stohovateľné konštrukcie menia aj obraz skladovania: prázdna stohovateľná paleta spotrebuje niekoľko centimetrov výšky stohu namiesto plnej palety. Dôležitý je aj typ paluby, pretože pevná doska zabraňuje prepadnutiu malých kartónov a voľných častí cez dosky, zatiaľ čo mriežková plošina odvádza vodu a váži menej. Skontrolujte, či je paleta dimenzovaná pre regál, na ktorom bude umiestnená, pretože vstup, ktorý vyhovuje stohovaniu na podlahu, nemusí vyhovovať nákladu podoprenému nosníkom. Priradenie palety k vozíku, regálu a produktu je zvyčajne najlacnejším dostupným zlepšením spoľahlivosti.

Odolná plastová paleta s pevnými hornými 9 nohami 1200 x 1000 mm na časté odosielanie Táto 1200 x 1 000 x 140 mm plastová paleta s plochým vrchom je robustné, nákladovo efektívne riešenie pre skladové operácie so stredným až ťažkým zaťažením. Je vyrobený z odolného HDPE a poskytuje... Zobraziť produkt →

Krátky kontrolný zoznam výberu

1. Zvážte najťažšiu jednotlivú záťaž, nie priemernú, a pridajte 20 až 30 percent svetlej výšky.
2. Zmerajte najdlhšiu jednosmernú cestu a spočítajte počet pohybov za zmenu.
3. Potvrďte najvyšší bod zdvihu vrátane akéhokoľvek nosníka stojana alebo úrovne medziposchodia.
4. Skontrolujte trasu, či neobsahuje dilatačné škáry, prahy, rampy, dokovacie dosky a nečistoty.
5. Skontrolujte nákladnú jednotku: veľkosť palety, typ plošiny, stav a kompatibilitu regálov.
6. Overte menovitú nosnosť, typ kolesa a usporiadanie bŕzd na štítku skutočného modelu.
7. Vyškolte operátorov v oblasti štartovania, zastavenia, kontroly sklonu a dennej kontroly pred použitím.

Keď manuálna manipulácia prestane dávať zmysel

Keď trasa prejde približne 30 metrov, vykoná viac ako 60 pohybov za zmenu alebo zahŕňa opakované zdvihy nad 1500 mm, manuálna kategória prestáva byť ekonomickou odpoveďou. Zvyčajný postup prebieha od ručného paletového vozíka k poloelektrickému zakladaču a potom k poháňaným zariadeniam ako napr elektrický paletový vozík . Rovnaká logika platí na úrovni systému, kde sú nákladné autá, regály a kontajnery špecifikované spoločne pre konkrétne odvetvie, ako je uvedené v prehľade riešení výrobného dodávateľského reťazca. Presun na poháňané zariadenie nie je zlyhaním manuálneho prístupu; je to jednoducho bod, kde sa mení aritmetika.

Zariadenia na ručnú manipuláciu s materiálom odmeňujú jednoduchý proces špecifikácie. Zvážte najťažší náklad, zmerajte najdlhšiu jednosmernú cestu, potvrďte najvyšší bod zdvihu a potom prejdite trasu s plne naloženým vozíkom. Ak zvolené zariadenie stále ponecháva operátorovi dostatočnú kontrolu na zastavenie pohybujúcej sa palety na svahu, voľba je pravdepodobne správna. Ak nie, ďalší krok nahor v sortimente stojí oveľa menej ako jedno zranenie chrbta, spadnutá paleta alebo poškodený regál.
