Ochrana paletového regálu vysokozdvižného vozíka: Praktický sprievodca, ako zabrániť poškodeniu skladu

Počas bežnej prechádzky v distribučnom centre si vedúci skladu všimol malú priehlbinu na spodnej prírube stojana na palety. V tomto zálive nebol žiadny náklad, takže priehlbina bola zaznamenaná ako kozmetická. O tri týždne neskôr vysokozdvižný vozík, ktorý pásol rovnaký stĺp, spôsobil, že preliačená časť sa prelomila a poslala na podlahu celý balík paliet. Takto zvyčajne dochádza k poškodeniu paletových regálov: malé kolízie, ignorované varovné signály a konštrukcia, ktorá zlyhá oveľa skôr, ako sa očakávalo.

Ochrana paletového regálu vysokozdvižného vozíka nie je príslušenstvom. Je základnou súčasťou bezpečnosti skladu a správy majetku. Vo väčšine regálových systémov sú stĺpiky a konce uličiek navrhnuté tak, aby prenášali vertikálne zaťaženie, nie bočné nárazy. Keď vysokozdvižný vozík narazí na nechránený stĺp pri nízkej rýchlosti, nosnosť tohto člena môže dramaticky klesnúť. Chráňte stojan pred prvým nárazom, potom skontrolujte a udržiavajte ochranu ako súčasť bežnej prevádzky.

Prečo je ochrana paletových regálov dôležitejšia, než si myslíte

Nechránený stojan je slabou stránkou každého paletového regálu. Je určený na prenášanie tlakového zaťaženia z nosníkov a paliet. Náraz vysokozdvižného vozíka zboku ohne prírubu stĺpika a po deformácii prierezu sa dráha zaťaženia zmení. Tento ohnutý stĺp si môže stále udržať svoju aktuálnu hmotnosť, ale stratí väčšinu svojej schopnosti absorbovať dodatočné napätie, ako je druhý náraz, posunuté zaťaženie alebo bežné vibrácie stojana.

V tabuľke vyššie sú uvedené najbežnejšie zdroje poškodenia paletových regálov v skladoch bez vyhradenej ochrany. Najväčšiu časť tvoria nárazy vysokozdvižného vozíka na stĺpiky, po ktorých nasledujú nárazy na koncoch uličiek. Chyby pri nakladaní a vykladaní tiež spôsobujú trvalé poškodenie, aj keď nedôjde ku kolízii. Táto distribúcia je dôležitá, pretože dva najvyššie zdroje sa vyskytujú presne tam, kde môžu jednoduché stráže urobiť rozdiel. Ochranný program, ktorý pokrýva stĺpiky a konce uličiek, preto môže vyriešiť väčšinu rizík. Percentá sa môžu líšiť podľa zariadenia, ale vzor je pozoruhodne konzistentný.

Dôležitým detailom je rozdiel medzi viditeľným a skrytým poškodením. Priehlbina v zadnej časti stĺpika nemusí byť viditeľná počas rýchleho prejazdu, ale stále mení štrukturálnu kapacitu stĺpika. To je dôvod, prečo by mala byť ochrana nainštalovaná pred zistením poškodenia, nie po nájdení ohnutého rámu.

Kam sa zamerať: stĺpiky, konce stojanov a konce nosníkov

Paletové regály majú tri zóny, do ktorých vysokozdvižný vozík s najväčšou pravdepodobnosťou zasiahne: stĺpiky smerujúce do uličiek, konce regálov v rohoch uličiek a konce nosníkov, kde náklad vstupuje a odchádza. Každá zóna potrebuje iný typ ochrany, pretože uhol a frekvencia dopadu sú rôzne.

Efektívny prístup považuje tieto tri zóny za jeden systém. Keď sa vysokozdvižný vozík otočí na konci uličky, ochrana konca regálu zasiahne prvý zásah a nasmeruje vozík preč od kolmice. Keď je náklad umiestnený príliš rýchlo, nárazová doska na konci nosníka chráni blokovací mechanizmus. Týmto spôsobom ochrana funguje najlepšie, keď je prispôsobená vzoru premávky každej uličky.

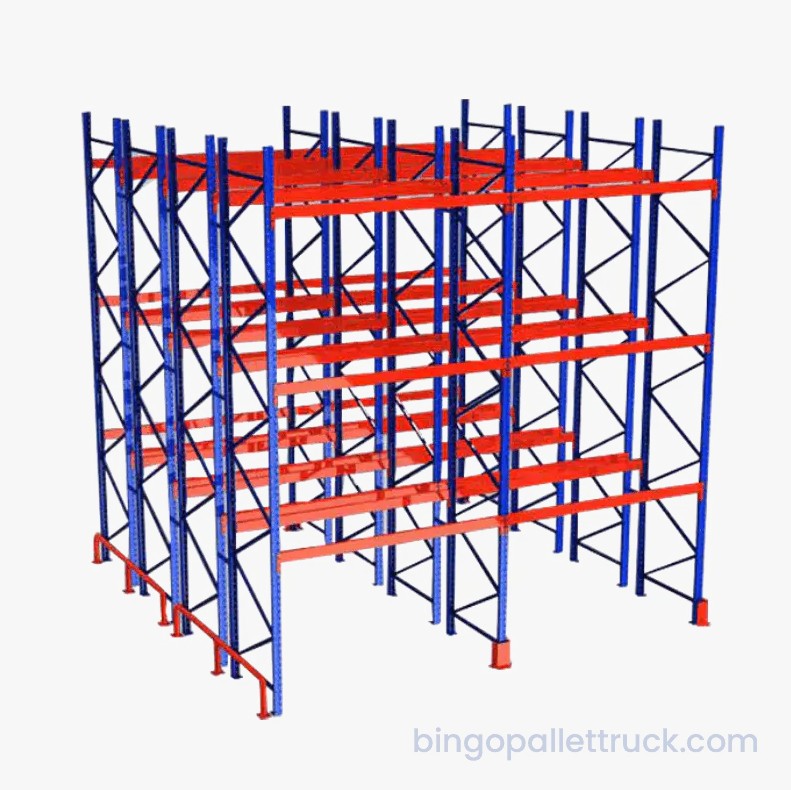

Vysokovýkonné selektívne paletové regály s nastaviteľnými nosníkmi Tento nastaviteľný nosníkový paletový regál podporuje až 1800 kg na jednu vrstvu a vyhovuje flexibilným skladovacím usporiadaniam. Je tu relevantný ako štrukturálny základ pre hodnotenie ochrany uličky a potreby voľného priestoru pre vysokozdvižné vozíky. Zobraziť produkt →

Porovnanie možností ochrany: stráže, zábrany a stĺpiky

Prevádzkovatelia skladov si môžu vybrať z niekoľkých základných spôsobov ochrany. Chrániče stĺpov sa ovíjajú okolo zvislej časti, chrániče konca stojana chránia vonkajšiu stranu radu a stĺpiky alebo zábrany vytvárajú fyzické oddelenie medzi prevádzkou vysokozdvižného vozíka a stojanom. Správna možnosť závisí od šírky uličky, typu nákladného vozidla a od toho, ako často je konkrétna oblasť zasiahnutá.

Stĺpcový graf znázorňuje vplyv vrstveného plánu ochrany. Zariadenie bez ochrany môže ľahko zaznamenať viac ako dvadsať incidentov poškodenia stojanov za rok. Pridanie základných chráničov stĺpov znižuje počet priamych vzpriamených zásahov, ale konce uličiek a konce trámov zostávajú odkryté. Úplný ochranný program, ktorý zahŕňa vzpriamené chrániče, koncové chrániče a zábrany, znižuje číslo na malé jednociferné číslo. Toto nie je pevné číslo; trend je v súlade s pozorovaniami odvetvia. Dokonca aj mierne zvýšenie ochrany spôsobuje rýchly pokles nákladov na opravy a prestoje.

Radarová tabuľka porovnáva dva bežné ochranné materiály podľa piatich výkonnostných kritérií. Modrý mnohouholník zobrazuje oceľové chrániče s vysokou odolnosťou proti nárazu a nižšou rýchlosťou inštalácie. Ľahší polygón zobrazuje polymérové ​​chrániče s rýchlejšou inštaláciou a mierne nižšou odolnosťou proti nárazu. Náklady a jednoduchosť údržby sú porovnateľné u oboch, zatiaľ čo viditeľnosť uprednostňuje ľahšie polymérové ​​chrániče v úzkych uličkách. Kompromis je jasný: oceľ ponúka najsilnejšiu bodovú ochranu, zatiaľ čo polymér sa ľahšie inštaluje a ľahšie kontroluje. Pre uličky s častými tvrdými nárazmi zostáva oceľ bezpečnejšou voľbou; pre oblasti s nízkou premávkou polymér často poskytuje dostatočnú ochranu pri nižších nákladoch na inštaláciu.

Možnosti rozloženia a dizajnu, ktoré znižujú dopady vysokozdvižného vozíka

Ochrana stojana nekončí pridaním chráničov. Usporiadanie skladu určuje, ako často vysokozdvižný vozík prichádza do kontaktu s regálom. Úzke uličky, slepé rohy v blízkosti koncov regálov a nakladacie plochy bez dostatočného priestoru na otáčanie vytvárajú podmienky pre náraz. Voľby dizajnu môžu tieto podmienky odstrániť skôr, ako sa stanú problémom.

Čiarový graf ukazuje bežný vzor po implementácii ochranného programu. V prvých troch štvrťrokoch zostáva počet škôd vysoký, pretože stojan nemá žiadne špeciálne stráže. Na konci štvrtého štvrťroka je nainštalovaná ochrana a začína sa školenie operátorov. Potom počet nahlásených dopadov neustále klesá. Vďaka dvom segmentom línie je efekt ľahko viditeľný: vysoká plató pred ochranou a klesajúci trend po. Tento vzor je často ešte silnejší v zariadeniach, ktoré tiež upravujú usporiadanie uličiek a tok dopravy.

• Udržujte vzdialenosť medzi polomermi otáčania vysokozdvižného vozíka a koncami regálu nad minimom odporúčaným výrobcom regálu.
• Nainštalujte zrkadlá alebo vypuklé bezpečnostné zrkadlá na križovatkách slepých uličiek.
• Na navádzanie operátorov do nakladacích zón používajte dobre viditeľné značky podlahy.
• Zvážte konštrukcie prietočných regálov alebo vjazdových regálov, ktoré obmedzujú vzdialenosť, ktorú vysokozdvižný vozík prejde vo vnútri regálu.

Zmeny rozloženia nie sú vždy nákladné. Preradenie uličiek s vysokou premávkou od koncov regálov, pridanie kruhu otáčania na koniec každého radu a školenie operátorov, aby pristupovali kolmo k regálu, môže znížiť frekvenciu nárazov bez väčšej renovácie.

Zostavte si jednoduchý plán ochrany paletového regálu

Ak chcete začať chrániť paletové regály, nemusíte prerábať celý svoj sklad. Praktický plán začína prehliadkou a končí plánovanými kontrolami. Nižšie uvedené kroky sú dostatočne jednoduché pre existujúce zariadenie a dostatočne flexibilné pre novostavbu.

1. Prejdite každou uličkou a označte stĺpiky a konce stojanov, ktoré vykazujú akékoľvek ohnutie, poškriabanie alebo posunutie ochranného krytu.
2. Najprv nainštalujte ochranu na najviac exponované stĺpy, zvyčajne prvé dva stĺpiky na každom konci uličky a každý stĺp v blízkosti odbočky.
3. Vyškolte obsluhu vysokozdvižných vozíkov, aby hlásili akýkoľvek kontakt s regálom, aj keď vozík nebol viditeľne poškodený.
4. Naplánujte si zdokumentovanú kontrolu po každom nahlásenom dopade a úplný audit stojana raz ročne.
5. Pred výmenou krytov skontrolujte rozloženie pre slepé rohy a stiesnené oblasti otáčania a upravte tok premávky.

Ak je samotný regál starší alebo nezodpovedá súčasnej flotile vysokozdvižných vozíkov, zvážte modernizáciu skladovacej štruktúry ako súčasť širšej investície do bezpečnosti. Systém s vysokou hustotou môže skrátiť čas, ktorý vysokozdvižný vozík strávi v úzkych radoch, a dobre navrhnutý selektívny regál poskytuje voľný priestor, ktorý operátori potrebujú na bezpečné ukladanie nákladu. Pre špecifické odporúčanie zariadenia, kontaktujte náš tím skladových riešení alebo si pozrite naše výroba riešení dodávateľského reťazca aby ste videli, ako integrované nastavenie regálov a manipulácie znižuje riziko kolízie.

Prispôsobený Drive-in/Drive-thru Racking pre úložisko s vysokou hustotou Tento regál s vysokou hustotou integruje dráhy pre vysokozdvižné vozíky na zvýšenie kapacity o 30–50 % a podporuje tok LIFO alebo FIFO. Stojí to za zváženie pri modernizácii skladovacích štruktúr, aby sa znížila navigácia v uličkách a riziko kolízie. Zobraziť produkt →
